חיבור משטחי RAW טבולארי

יש כמה אפשרויות לחבר משטחי / רצועות RAW טבולארי. אני אציג שניים מהם .

בסדנה זו מדובר על RAW שבכל "רבוע" 4 חרוזים.

כל חיבור משטחי RAW/רצועות RAW בונים בעצם "בית" חדש המחבר בית מרצועה אחת (או קצה אחד) לבית מרצועה שניה (או קצה שני). סה"כ חרוזים שיוספו בחיבור יהיה 4.

לצורך הפשטה נסמן כל רביעיה (שצורתה מעוין) בצורה כזו: חרוז עליון, חרוז תחתון, ושני חרוזים צדדיים.
מיהם החרוז העליון/התחתון והחרוזים הצדדים, תלוי באופן שמחברים ומניחים הרצועות .

למשל:
בדוגמה זו החרוז העליון יהיה הירוק, התחתון הכחול והצדדים- האדום והכתום.


אם נסובב את הרצועה המיקומים משתנים



לפני החיבור הניחו את הרצועות שיש לחבר אחת ליד השניה בצורת החיבור המתאימה לכם וזהו את ארבעת החרוזים בכל קצה/רצועה/משטח שיתחברו ל-4 בקצה/רצועה/משטח השני.
איזה חרוז יתחבר לאיזה חרוז יקבע את אופי החיבור ותקינותו.
אם תקפידו לחבר חרוז עליון לעליון, תחתון לתחתון וצדדיים לצדדיים בהקבלה, תחברו בצורה הנכונה.



אפשרות א' - חיבור קצה לקצה
בסיום החיבור לא נבחין במקום החיבור- יהיה המשך רציף

בסיום החיבור נקבל בית נוסף שהוא המשך רציף

כעקרון מתחילים לחבר חרוז מקצה אחד לחרוז מקצה שני ב=2 חרוזים חדשים ממש כמו RAW רגיל


עוברים לחרוז הבא בקצה הראשון ומחברים אותו לחרוז המקביל שלו בקצה שני עם חרוז אחד בלבד. החרוז שהוספנו בחיבור הראשון יהיה משותף גם לחיבור זה


עד עתה הוספנו 3 חרוזים לבית המחבר. נותר חרוז אחד נוסף.
מתקדמים בקצה הראשון לחרוז הבא ומחברים אותו למקביל שלו בקצה השני. החרוז מהחיבור הקודם, יהיה משותף גם לחיבור זה.



את החרוז הנותר בכל קצה מחברים למקביל שלו ע"י מעבר בחרוזים מחיבורים קודמים (לא מוסיפים יותר חרוזים)


לעיתים מאוד קשה לחבר בשיטה זו כי החיבור מקשה להיכנס לחרוזים הבאים.

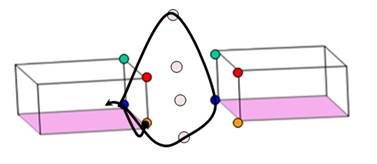

לכן נשתמש בטריק הבא: נחבר חרוז עליון לעליון (או תחתון לתחתון)  ב-2 חרוזים



ונעבור לחרוז התחתון ונחבר לתחתון ב-2 חרוזים


מה שנותר זה לחבר את הצדדים דרך החרוזים שכבר הוספנו (כי כבר יש לנו 4)

בסופו של דבר נקבל בית חדש שנוצר מ-4 חרוזים חדשים




אפשרות ב' - חיבור ע"י יצירת פינה
בחיבור כזה אנו מחברים קצה של משטח/רצועה, לצד של רצועה/משטח שני.


שוב, נניח את הרצועות איך שאנו רוצים לחבר, נזהה את 4 החרוזים בכל משטח שיתחברו בינהם ונחליט מי העליון/תחתון והצדדיים.


ונחבר כמו באפשרות הראשונה, תחתון לתחתון

עליון לעליון



והצדדים רק עוברים דרך החרוזים שכבר הוספנו


הסדנה ב-PDF, תודה לכוכי
